Instalación correcta e incorrecta de amortiguadores de pulsaciones

julio 22, 2025
admin

Amortiguador de pulsaciones

Instalación y configuración

Amortiguador de pulsaciones no instalado correctamente

Error: El fluido no ingresa directamente al amortiguador de pulsaciones

Bomba de diafragma de amortiguación de pulsaciones de polipropileno



Error: Instalar un manómetro delante del acumulador

Instalación incorrecta del amortiguador

introducir

Los amortiguadores de pulsaciones son dispositivos vitales en los sistemas hidráulicos que previenen daños al absorber los picos de presión y los golpes de ariete. Sin embargo, si  se instalan incorrectamente, estos dispositivos no solo pueden reducir su eficiencia, sino también causar nuevos problemas en el sistema . Este artículo explorará  los principios de instalación correcta de los amortiguadores de pulsaciones, errores comunes y  soluciones prácticas para optimizar su rendimiento.

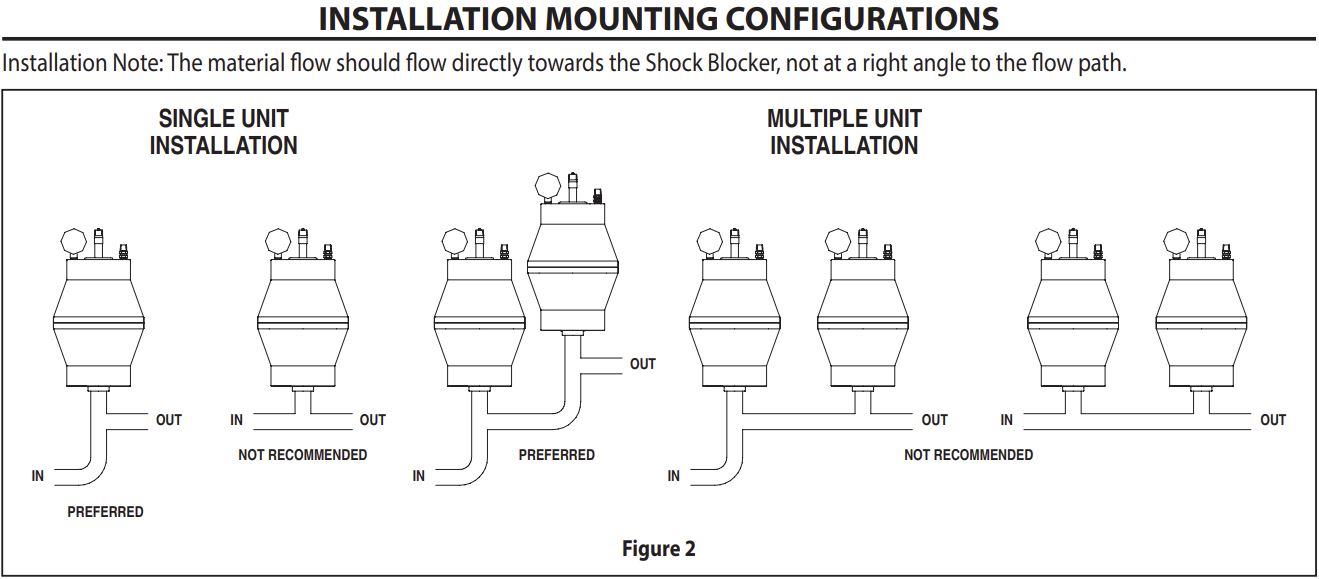

Principios de correcta instalación del amortiguador de pulsaciones

1. Elija la ubicación de instalación correcta

✅ Mejor ubicación:  Cerca de la fuente de pulso (generalmente la salida de la bomba)

  • Distancia máxima permitida: 1,5 metros desde la salida de la bomba

  • En sistemas de medición: Instalado directamente en la línea de inyección

✅ Instalación correcta:

  • Deflector horizontal: válvula de aire en la parte superior

  • Compuerta vertical: válvula de aire accesible

2. Consideraciones sobre la conexión

✅ Preste atención a la dirección del flujo:  según la marca en el cuerpo de la válvula.
✅ Utilice una conexión flexible  para reducir la tensión mecánica.
✅ Sellado completo:  Utilice teflón o una pasta selladora especial en la conexión roscada.

3. Regulación de la presión del gas

✅ Presión de precarga:  70-80 % de la presión de trabajo del sistema.
✅ Use nitrógeno seco  para evitar la oxidación interna.
✅ Control del ciclo de presión:  cada 6 meses.

Errores comunes en la instalación de amortiguadores de pulsaciones (instalación incorrecta)

1. Ubicación de instalación incorrecta

❌ Lejos de la bomba:  Reducción de la resistencia al rendimiento
❌ después de cerrar la válvula : Amortiguadores ineficaces en los extremos sin salida de las tuberías : Acumulación de aire y reducción de la eficiencia
❌

2. Error de conexión

❌ Invertir el sentido de instalación:  daños en el diafragma.
❌ Utilizar pernos y tuercas inadecuados:  provoca fugas.
❌ Instalar sin soporte mecánico:  provoca tensión en la junta.

3. Ajuste de presión incorrecto

❌ Llenado con aire normal:  humedad y corrosión interna
❌ Presión de aire excesiva:  capacidad de absorción de impactos reducida
❌ Ignorar la presión previa:  defectos de rendimiento del equipo

Comparación de sistemas instalados correctamente e incorrectamente

estándar Instalación correcta Instalación incorrecta
Reducir el pulso Hasta el 95% Menos del 50%
Vida de apertura 5-7 años Menos de 1 año
Fugas del sistema Sin fugas Alta probabilidad de fuga
Protección de la bomba Perfecto imperfecto
Costos de mantenimiento abajo Muy alto

Guía paso a paso para una instalación correcta

Paso 1: Preparación

  • Comprobar la presión de funcionamiento del sistema

  • Cómo elegir el tamaño adecuado de amortiguador

  • Prepare nitrógeno seco puro al 99,9 %

Paso 2: Instalación física

  1. Apague el sistema y libere la presión.

  2. Brida de montaje o conexión roscada

  3. Instale la junta correcta

  4. Apriete los tornillos de manera uniforme (en sentido transversal)

Paso 3: Ajuste la presión del aire

  1. Conexión del dispensador de gas

  2. Ajuste la presión según las instrucciones del fabricante.

  3. Prueba de fugas con agua jabonosa

Paso 4: Configuración y prueba

  1. Iniciar el sistema paso a paso

  2. Comprobación del rendimiento mediante monitorización de la presión

  3. Registrar los parámetros iniciales para su posterior comparación

Consejos de seguridad para la instalación y el mantenimiento

  1. Siempre alivie la presión del sistema  antes de trabajar en el amortiguador .

  2. Utilice gafas de seguridad  al manipular gas presurizado .

  3.  Mida la presión utilizando un instrumento calibrado .

  4. No exponga los diafragmas  a aceite o grasa.

Consecuencias de una instalación incorrecta

  1. Daños en la bomba:  aumento de la vibración, reducción de la vida útil

  2. Rotura del diafragma:  causada por una presión de aire inadecuada

  3. Fugas de líquidos:  contaminación ambiental y riesgos de seguridad

  4. Costos adicionales:  reparaciones prematuras y tiempos de inactividad de la producción

Preguntas frecuentes

1. ¿Los amortiguadores de pulsaciones se pueden montar horizontal o verticalmente?

Sí, pero cuando se monta horizontalmente, la válvula de aire debe colocarse en la parte superior para evitar que entre líquido en la cámara de aire.

2. ¿Con qué frecuencia debo comprobar la presión del aire?

Se recomienda verificar la presión del aire cada 6 meses e inflar si es necesario.

3. ¿Se puede utilizar aire comprimido en lugar de nitrógeno?

No, la humedad en el aire comprimido puede causar corrosión interna y acortar la vida útil del equipo.

4. ¿Cómo sabemos si el amortiguador está funcionando correctamente?

Instalar manómetros antes y después de los amortiguadores puede reducir las fluctuaciones de presión. Además, la reducción del ruido y la vibración de la bomba también indica un funcionamiento correcto.

en conclusión

La correcta instalación de los amortiguadores de pulsaciones afecta directamente el rendimiento del sistema y la vida útil del equipo. Siguiendo los sencillos pero importantes principios descritos en este artículo, podrá maximizar la eficiencia de estos dispositivos y evitar costos adicionales de reparación y paradas de producción. Recuerde que  los mejores resultados se obtienen consultando a un experto en la materia  y  siguiendo las instrucciones del fabricante  .
