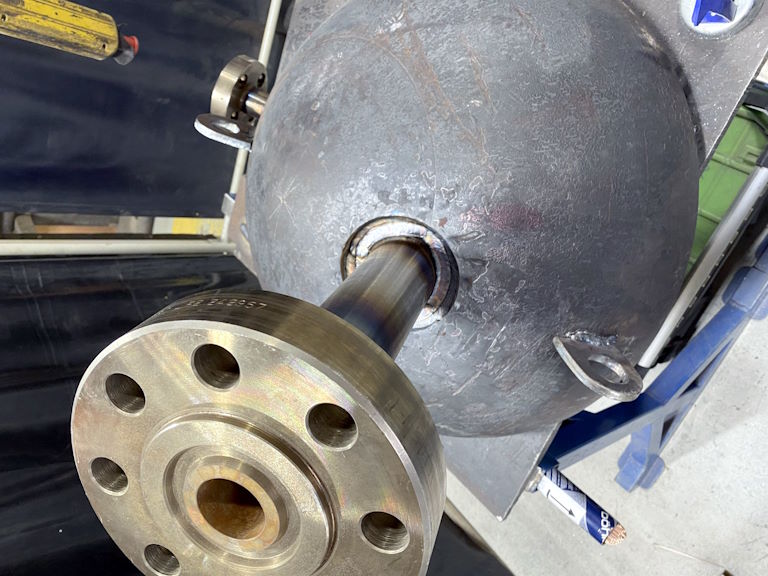

آکومولاتورهای کروی (Spherical Accumulators): راه‌حلی ایده‌آل برای فشارهای بسیار بالا

مقدمه

آکومولاتورهای کروی (Spherical Accumulators) از جمله تجهیزات حیاتی در صنایعی هستند که با فشارهای فوق‌العاده بالا (Ultra-High Pressure) سر و کار دارند. این مخازن به دلیل شکل کروی و توزیع یکنواخت تنش، قادر به تحمل فشارهایی تا 1000 بار و حتی بیشتر هستند. در این مقاله، به بررسی ساختار، مزایا، کاربردها و استانداردهای طراحی آکومولاتورهای کروی می‌پردازیم.

---

1. آکومولاتور کروی چیست؟

آکومولاتور کروی نوعی مخزن تحت فشار است که برای ذخیره‌سازی سیالات (گاز یا مایع) تحت فشارهای بسیار بالا طراحی شده است. برخلاف مخازن استوانه‌ای، این تجهیزات به‌دلیل هندسه کروی، مقاومت فوق‌العاده‌ای در برابر فشارهای داخلی دارند.

1-1. تفاوت آکومولاتور کروی با مخازن معمولی

---

2. ساختار و اجزای آکومولاتور کروی

این تجهیزات از بخش‌های اصلی زیر تشکیل شده‌اند:

2-1. پوسته کروی (Spherical Shell)

• جنس آن معمولاً از فولاد آلیاژی با استحکام بالا (High-Strength Steel) است.

• ضخامت دیواره بر اساس فشار طراحی و شعاع کره محاسبه می‌شود.

2-2. دیافراگم یا کیسه انعطاف‌پذیر (Bladder/Diaphragm)

• جداکننده گاز و مایع در آکومولاتورهای هیدروپنوماتیک.

• جنس آن از لاستیک مقاوم (NBR) یا الاستومرهای ویژه است.

2-3. شیرهای کنترل و اتصالات (Valves & Nozzles)

• شیرهای یکطرفه (Check Valves) و تخلیه فشار (Relief Valves).

• اتصالات فولادی با درجه فشار بالا (High-Pressure Fittings).

2-4. پایه و تکیه‌گاه (Support Structure)

• برای جلوگیری از ارتعاشات و بارهای دینامیکی.

• معمولاً از فولاد ضدزنگ ساخته می‌شود.

---

3. مزایای آکومولاتورهای کروی

✅ مقاومت بی‌نظیر در برابر فشارهای بالا (به‌دلیل توزیع یکنواخت تنش).
✅ عمر طولانی‌تر نسبت به مخازن استوانه‌ای در شرایط فشار متغیر.
✅ فضای کمتر نسبت به مخازن استوانه‌ای با ظرفیت مشابه.
✅ کاهش تلفات انرژی به‌دلیل کاهش اصطکاک داخلی.
✅ ایمنی بالاتر در برابر ترک‌خوردگی و نشت.

---

4. کاربردهای آکومولاتورهای کروی

4-1. صنعت نفت و گاز

• سیستم‌های مهار فشار (BOP – Blowout Preventers) در سکوهای دریایی.

• ذخیره‌سازی گازهای فشرده (CNG, CO2).

4-2. صنایع هوافضا و نظامی

• سیستم‌های هیدرولیک فشار بالا در هواپیماها و موشک‌ها.

• مخازن سوخت راکت‌ها.

4-3. صنایع سنگین

• پرس‌های هیدرولیک (Hydraulic Presses) با فشار عملیاتی بالا.

• سیستم‌های ضربه‌گیر (Shock Absorbers) در ماشین‌آلات معدنی.

4-4. انرژی‌های نو

• ذخیره‌سازی هیدروژن تحت فشار (Hydrogen Storage).

• سیستم‌های فشرده‌سازی هوا (CAES – Compressed Air Energy Storage).

---

5. استانداردهای طراحی و ساخت

آکومولاتورهای کروی باید مطابق با استانداردهای زیر طراحی شوند:

• ASME Section VIII Div. 2 یا Div. 3 (برای فشارهای فوق‌العاده بالا).

• EN 13445-3 (روش طراحی بر مبنای تحلیل تنش).

• PED 2014/68/EU (دستورالعمل تجهیزات تحت فشار اروپا).

• API 16D (برای کاربردهای صنعت نفت و گاز).

5-1. تست‌های اجباری

• تست هیدرواستاتیک (1.5 برابر فشار طراحی).

• تست غیرمخرب (NDT) شامل رادیوگرافی و اولتراسونیک.

• بررسی خستگی (Fatigue Analysis) برای کاربردهای چرخه‌ای.

---

6. چالش‌های طراحی و ساخت

6-1. انتخاب مواد مناسب

• نیاز به فولادهای آلیاژی با استحکام فوق‌العاده (مانند AISI 4340 یا Maraging Steel).

• مقاومت در برابر خوردگی ترک‌دار (SCC) در محیط‌های خورنده.

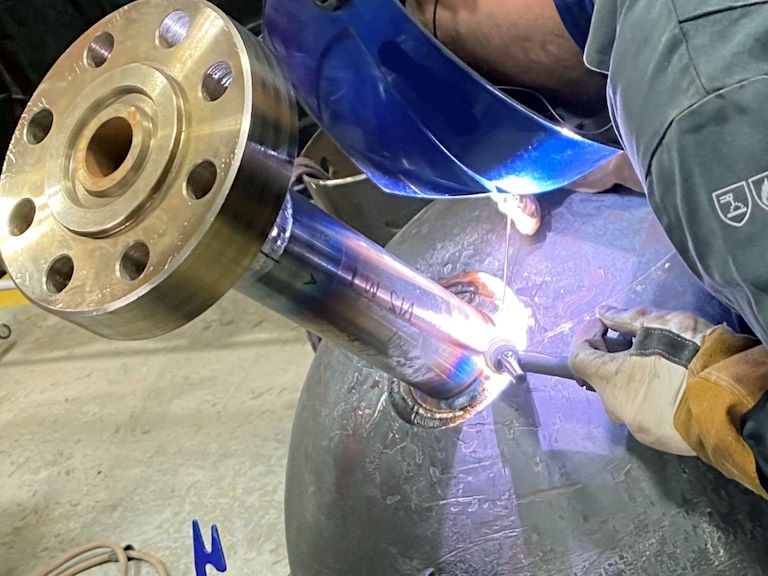

6-2. جوشکاری و عملیات حرارتی

• جوشکاری زیر پودری (SAW) یا جوشکاری با لیزر برای اتصالات بدون عیب.

• تمپرینگ (Tempering) برای کاهش تنش‌های پسماند.

6-3. هزینه‌های بالای ساخت

• هزینه مواد اولیه و ماشین‌کاری بالا.

• نیاز به تجهیزات پیشرفته برای تست‌های فشار.

---

7. آینده آکومولاتورهای کروی

• استفاده از کامپوزیت‌های پیشرفته برای کاهش وزن.

• بهینه‌سازی طراحی با نرم‌افزارهای تحلیلی (مانند ANSYS).

• کاربرد در صنایع هیدروژن سبز و انرژی‌های پاک.

---

8. نتیجه‌گیری

آکومولاتورهای کروی به‌عنوان بهترین گزینه برای سیستم‌های فشار فوق‌العاده بالا شناخته می‌شوند. این تجهیزات با مقاومت استثنایی، عمر طولانی و ایمنی بالا، در صنایع نفت و گاز، هوافضا و انرژی‌های نو کاربرد گسترده‌ای دارند. اگرچه هزینه ساخت بالاتری نسبت به مخازن استوانه‌ای دارند، اما کارایی و دوام آن‌ها این هزینه را توجیه می‌کند.

برای طراحی و ساخت آکومولاتورهای کروی، همکاری با شرکت‌های متخصص در زمینه مخازن فشار بالا و رعایت استانداردهای بین‌المللی ضروری است.
